一、 推入（伸縮）式煤粉取樣裝置概述
推入式煤粉取樣器也稱作伸縮式煤粉取樣裝置，是用于正壓直吹式制粉系統一次風送粉管道上煤粉取樣專用設備。在磨煤機日常運行中，磨煤機研磨件的磨損、煤種、塊度的變化，煤粉細度將產生較大的變化，直接影響鍋爐燃燒效率，增加發電成本，因此定期對煤粉細度取樣檢測，當煤粉細度超過設計值時，及時調整、更換磨煤機研磨件或調整分離器折向門開度，以實現煤粉細度達到設計要求。
二、 推入（伸縮）式煤粉取樣裝置產品特點及結構形式

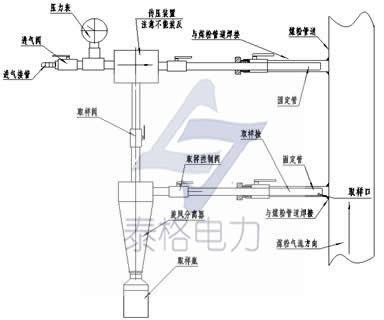

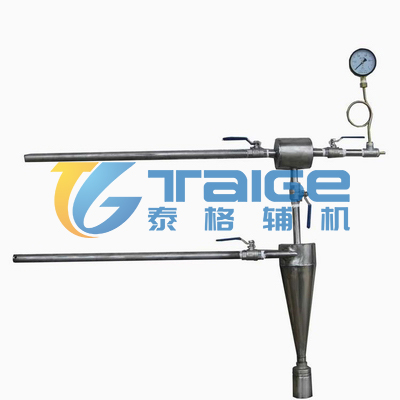

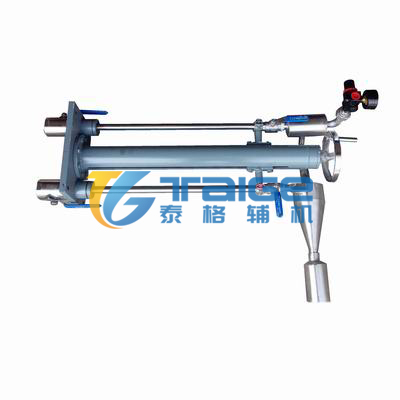

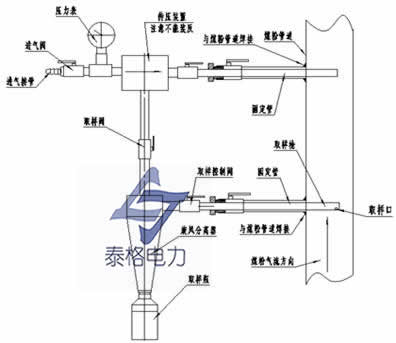

手動煤粉取樣器該產品是利用壓縮空氣為動力，使取樣管、分離器、取樣瓶產生負壓來抽吸煤粉達到取樣目的，并可利用壓縮空氣吹掃取樣管避免取樣管堵塞的問題。設備上備有壓縮空氣調壓閥，可通過該閥調整壓縮空氣的壓力、流量來控制取樣速度和實現等速取樣。使取出的煤粉具有代表性。取樣管采用伸縮式設計，采用螺桿驅動取樣管，不工作時取樣管退出煤粉管道外，避開煤粉氣流對取樣管的沖刷，大幅度的提高取樣管的使用壽命。推入（伸縮）式煤粉取樣裝置主要有下列幾部分組成：

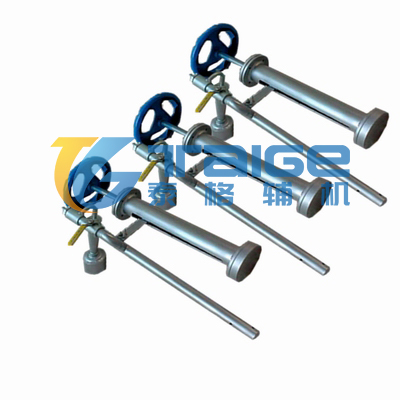

1、 手輪—轉動手輪，傳動管內的螺桿旋轉，通過連接裝置帶動取樣管來回滑動。
2、 壓縮空氣調壓閥—調整此閥，可控制壓縮空氣的壓力流量，控制取樣的速度。使其實現等速取樣。
3、 吹掃閥—壓縮空氣進入煤粉管道經過此閥。
4、 傳動管—固定螺桿傳動裝置用。
5、 固定板—固定傳動管、球閥等。
6、 閥—取樣管由此進入煤粉管道，取完樣關閉此閥門。
7、 取樣管—伸入煤粉管道中，取樣口朝向煤粉氣流來向，煤粉由此進入取樣裝置。取完樣后退出煤粉管道。
8、 連接裝置—取樣管和螺桿的連接，帶動取樣管的來回滑動。
9、 取樣閥—開關此閥可以控制取樣或吹掃取樣管，以防取樣管堵塞。
10、 取樣瓶—將旋風分離器分離出的煤粉樣品集中存放，供標定用。
11、 旋風分離器—將氣粉混合物進行固氣分離，煤粉因重力作用被旋轉氣流甩到器壁，再靠重力作用落入積粉器。分離后的氣體沿中間路線上升頂部，從頂部出氣口排出，經射器抽氣器抽吸重新送入煤粉管道，實現煤粉和氣體的分離。
12、 射器抽氣器—用壓縮空氣作為動力，使取樣管、旋風分離器、取樣瓶產生負壓，讓煤粉順利進入旋風分離器中進行固氣分離。
13、 壓縮空氣控制閥—控制壓縮空氣的開關。
三、 推入（伸縮）式煤粉取樣裝置工作原理
1、 取樣工作原理
推入（伸縮）煤粉取樣裝置是利用負壓抽吸和旋風分離原理將氣粉混合物從煤粉管道中抽吸出并進行固氣分離而研制成功的。取樣前所有閥門全為關閉狀態，取樣時打開球閥13；調整壓縮空氣調壓閥，將壓力調整到合適的壓力時，打開球閥6、3、9；搖動手輪1；傳動管（4）內螺桿旋轉帶動取樣管7緩緩進入煤粉管道中開始取樣，取樣時所有閥門為開啟狀態，當壓縮空氣從出氣管道經過射器抽氣器，其射流作用必然導致旋風分離器、取樣管、取樣瓶等部件產生負壓，促使煤粉管道中的氣粉混合物沿取樣管進入取樣裝置，氣粉混合物在旋風分離器中進行固氣分離，分離出的煤粉落入旋風分離器下面的取樣瓶中，氣體則被壓縮空氣抽吸從新送如煤粉管道中，整個操作過程對工作場所不產生污染。取樣前對壓縮空氣調壓閥進行調整，可實現等速取樣，使取出的煤粉樣品具有代表性。（壓縮空氣壓力一般不超過0.1Mpa）。
2、 防堵措施
設備使用過程中可以用壓縮空氣對取樣管進行吹掃，防止取樣管被煤粉堵塞。
3、 防磨措施
不取樣時，取樣管退出煤粉管道避開煤粉氣流對取樣管的磨損。取樣時搖動手輪螺桿開始旋轉，將取樣管緩緩推入煤粉管道中開始取樣，取樣口對著煤粉氣流來向。取樣完畢，搖動手輪將取樣管緩緩退出煤粉管道，避免煤粉氣流對取樣管的沖刷，達到防磨目的。
四、 推入（伸縮）煤粉取樣裝置操作程序
1、取樣
取樣前所有閥門為關閉狀態，首先開啟球閥6；搖動手輪1將取樣管緩緩推入煤粉管道中；開啟閥門13；根據壓力表顯示調整壓縮空氣調壓閥2將壓縮空氣壓力調節到所需壓力范圍；開啟閥門3、9開始取樣，取樣1~4分鐘（按現場實際情況定）；關閉球閥13、3、9；搖動手輪1將取樣管退出煤粉管道外并關閉球閥6；取下取樣瓶10；將煤粉樣品取出并將取樣瓶放回原處注意接口處的密封。
2、吹掃
開啟球閥13；關球閥3；開啟球閥9；壓縮空氣將通過球閥9吹掃取樣管。
五、 推入（伸縮）煤粉取樣裝置性能特點
1、 產品取樣管采用不銹鋼制作，外觀整潔小巧，整體使用壽命長。
2、 結構簡單，取樣簡單方便，
3、 壓縮空氣可調，取出的煤粉樣品具有代表性。
4、 可采用壓縮空氣吹掃取樣管，避免煤粉堵塞取樣管。
5、 固定安裝在煤粉管道上，密封嚴實，無一絲煤粉泄漏，對工作環境不污染。
6、 取樣管使用時置入煤粉管道內，取完煤粉樣品后可以退出煤粉管道外，避免煤粉氣流的沖刷，使用壽命長。
7、 一人即可操作，操作人員勞動強度小。
六、推入（伸縮）式煤粉取樣裝置安裝要求
1、 現場需提供0.4—0.6Mpa壓縮空氣。

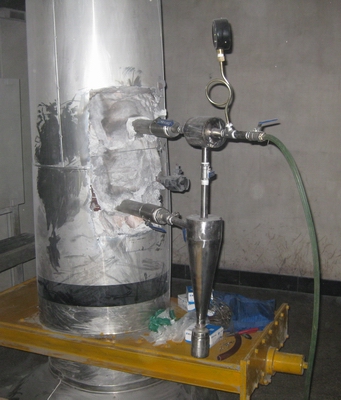

七、 該設備可垂直、水平安裝在煤粉管道上
八、 推入（伸縮）式煤粉取樣裝置訂貨須知
1、 訂貨時提供煤粉管道直徑、壁厚。
2、 操作方式（電動、手動）。
九、 推入（伸縮）式煤粉取樣裝置型號說明
型號：TMF-XXX，TMF是推入式煤粉取樣器的代號，XXX煤粉管道直徑
