一、概述
膠球清洗裝置是汽輪機組在運行當中對凝汽器冷卻管進行有效清洗的較佳設備。該裝置使用性能的好壞直接影響到汽輪機凝汽器的清洗程度和傳熱效果。該裝置的適用范圍相當廣泛，它不僅適用于汽輪機凝汽器的清洗，同時適用于石油、石化、化工、鋼鐵單位；固定管板式熱交換器的冷卻管的清洗，近年來又進入了中央空調的市場，該裝置在連續工作不降低負荷的情況下，可以隨時投入使用，能始終保持冷卻管的清潔狀態，能延長冷卻管的使用壽命，減輕勞動強度，增加經濟效益。是提高電廠、石油、石化、化工、鋼鐵企業凝汽器及熱交換器安全經濟運行不可缺少的裝置。
選用合適的海綿膠球，球的濕態直徑比冷卻管內徑略大一點(約1-2mm)，且濕態比重和水相近。將膠球投入裝球室內，數量為凝汽器進水室銅管數的10%左右。然后啟動膠球泵,打開系統兩端球閥,?膠球就在此循環水進口壓力略高一些的水流帶動下,?進入凝汽器水室.因膠球是一個多微孔柔軟的彈性體,在循環水進口壓力差的作用下,被擠壓通過冷卻管,對冷卻管內徑進行一次抹擦,使管內壁污垢隨水流帶出,膠球隨循環水經出水管進入收球網,在收球網板的阻攔下,把膠球分離出來,由膠球泵抽出重新回到裝球室,如此循環往復對凝汽器冷卻管實現連續自動清洗。

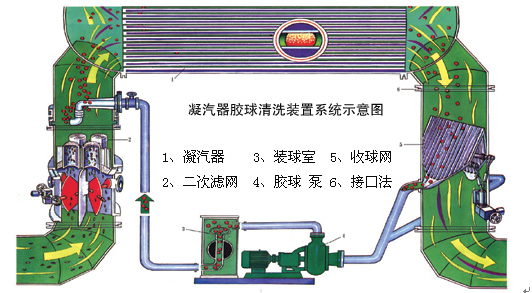

發電廠凝汽器膠球自動清洗裝置系統組成:
SL型,SD型,SF型收球網(膠球回收網)

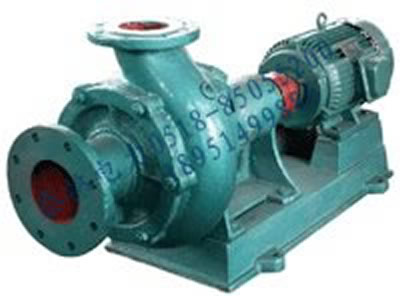

膠球清洗泵(膠球輸送泵)

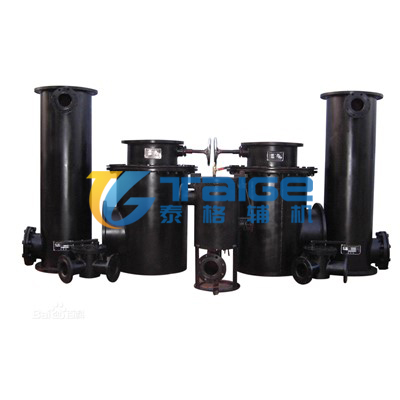

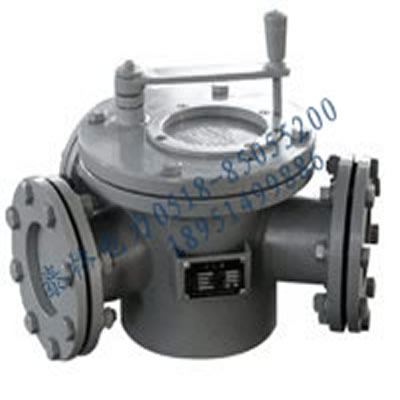

ZQS型裝球室(膠球存儲器)

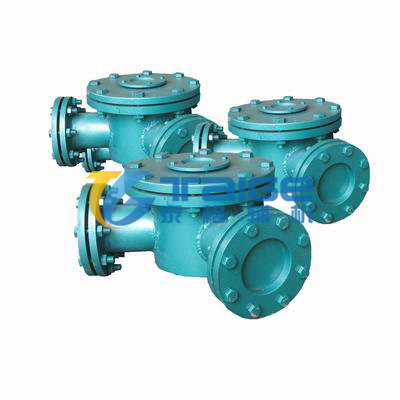

FP型分匯器(清潔海綿膠球切換三通管閥)
QXJQ凝汽器冷卻管清潔專用膠球(膠球,凝汽器清洗用海綿膠球,橡膠海綿球,剝皮膠球,金剛砂膠球,金剛砂海綿膠球)
XLW型旋轉反沖洗強排污二次濾網(循環冷卻水二次過濾凈化裝置)
我公司生產的膠球清洗裝置是目前國內更新?lián)Q代產品，膠球清洗裝置主要分A、B兩大系列；A系列為漏斗式膠球網。B系列為沖孔板網式收球網，本裝置主要組成部件由先進的強排污反沖清二次濾網和收球網組成，兩大系列收球網是當前國內對冷卻管清洗較為先進產品。它具有以下特點：
1、 設計結構新穎合理。
2、 操作方便。
3、 膠球回收率可達（≥98%）。
4、 二次濾網過濾能力強。
二、A、B系列的使用范圍
1、A系列漏斗式收球網主要適用于25MW以下發電機組凝汽器冷卻水管的清洗裝置，同時適用于各種熱交換器對冷卻管的清洗的使用，提高熱交換的經濟效益。
2、B系列沖孔板網式收球網廣泛用于25MW以上汽輪機組的凝汽器冷卻水管的清洗使用。

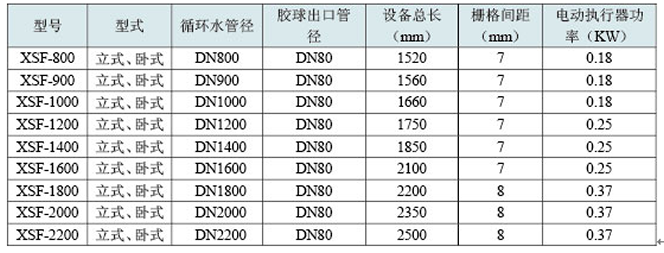

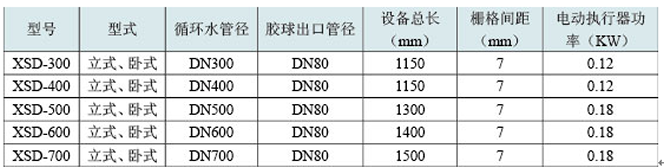

收球網選型

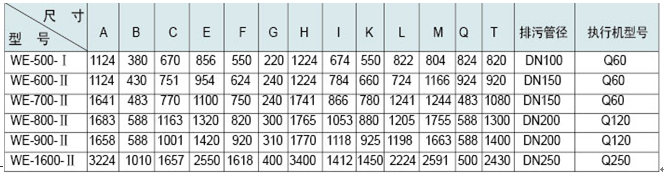

直角二次濾網選型

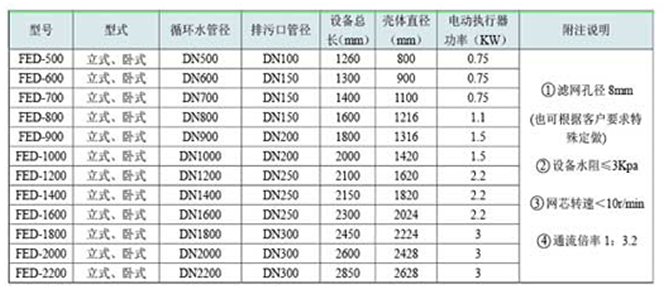

電動二次濾網選型

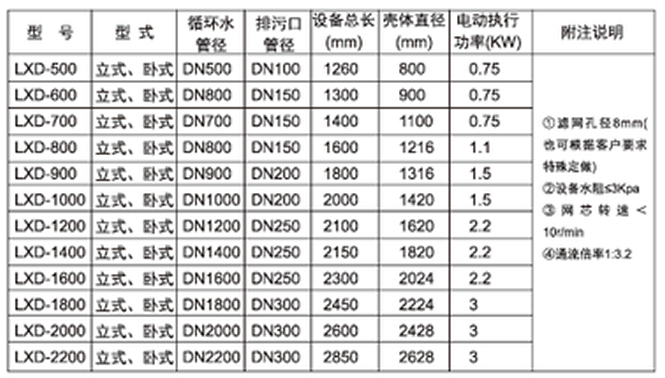

LXD型二次濾網選型

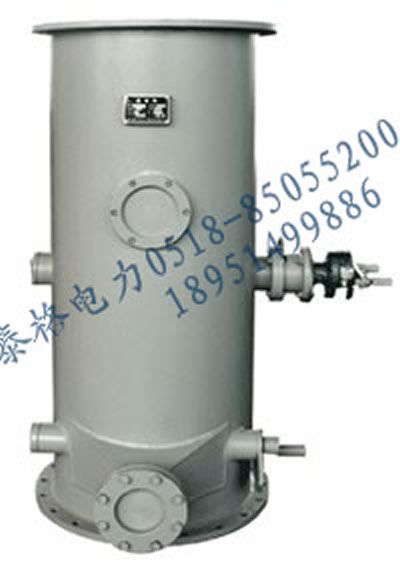

??LXD型立式二次濾網外形尺寸小，操作靈活，根據不同的用途，可改變?yōu)V網孔的大小，自動反洗使超出規定固體雜物從水流中分離出來，反洗效果好，保證水質穩定。可以由時間或差壓自動控制反洗及時排出雜物。
三、A、B兩大系列膠球清洗裝置產品的優點
1、我公司生產的A、B兩大系列產品克服老以達到98%以上。
3、采用不銹鋼沖孔板作為攔網，膠球的使膠球清洗的漏球、切球、跑球的缺點。
2、收球率：投球達到飽和狀態下收球率可用壽命可以延長3—4倍時間。
四、工作原理
選用合適的膠球，將膠球從裝室手孔處投入裝球室內，投球數量為凝汽器冷卻水管數的10%左右。先打開收球網的球閥，然后啟動膠球泵，再打開裝球室上的放氣閥，排完裝球室內的空氣，關閉排氣閥，再打開送球管道中間的球閥，當水流正常運行時慢慢打開裝球室的切換閥，不宜過猛的切換，膠球在循環水流的帶動下進入凝汽器水室。膠球在循環水進出口壓力差的作用下洗刷冷卻管內泥沙污物，對冷卻管內進行一次抹擦，使冷卻管內壁泥沙污垢隨著水流帶出，膠球經循環水的帶動下進入收球網，在收球網阻攔下，將膠球分離出來，由膠球泵吸出重打入裝球室，按此規律往復循環對凝汽器冷卻水管進行連續清洗。
五、膠球清洗裝置的組成
?
?????
本站圖片均為我廠現場照片，嚴禁他人利用網絡盜用-訂購時請認準連云港泰格電力老品牌
