一、旋流式飛灰等速取樣器用途：
    旋流式飛灰等速取樣器是取代撞擊式和積落式取樣的新式產品，飛灰等速取樣器廣泛用于鍋爐尾部煙氣飛灰的等速連續取樣使飛灰含碳量得到準確的檢測，為鍋爐熱效率的科學計算提供可靠的依據。主要適用于：各鍋爐使用單位、各級特檢院、鍋檢所、電力、化工、冶金等行業對鍋爐煙氣化驗取樣以及對特殊行業的特種介質的不定期取樣的要求。完全實現等速取樣以保證取樣樣品的絕對代表性。
   飛灰取樣器分為：固定式飛灰取樣器和便攜式飛灰取樣器兩類。固定式一般適用于鍋爐使用單位，設備固定于煙氣管道的直段部分，不可移動取樣。便攜式飛灰取樣器適用絕大部分情況下的不定期不定點取樣要求，適用于各級特檢院、鍋檢所及其他特種介質的抽檢取樣要求。
二、結構簡介及功能:
1、取樣頭----煙氣流由此口進入取樣器。
2、 取樣管----煙氣流由取樣頭，經過此管進入苷風子分離器。
3、 傳壓管----通過傳壓管的壓力顯示來調整飛灰在取樣管內的流速等于在煙道內的流速。
4、“U”型管---是取樣管與煙道內的壓力顯示器。
5、引出管----通過引出管的壓力小于煙道內的壓力伊煙氣流進入取樣裝置。
6、旋風子分離器---煙氣流在此處進行分離，飛灰進入集灰漏斗，氣體從引出管排出。
7、集灰漏斗---收集旋風子分離器的落灰。
8、取樣瓶----裝飛灰樣品用。

三、安裝說明：

1. 1、在煙道上鉆孔，將取樣管伸入煙道里，使取樣頭朝向煙氣來流方向。（根據情況定，廠家可以自配防磨套）
2. 2、將密封法蘭與煙道焊接，并與取樣管焊接確保密封。
3. 3、將取樣管與旋風捕集器用螺母連接，用硅膠管將測壓管與U型管相連。
4. 4、將旋風捕集器與引出管及閥門連接，再用導管將出取樣系統與引風機擋節板后的某一位置相連（即在此處開一孔，將導管焊止）。
5. 5、將飛灰取樣系統（煙道外部分）和整個捕集器打上的保溫，防止取樣后結露堵塞管道。

四、操作程序說明：

1、 打開閥門A，并確保件7與件8連接密閉，調整閥門開度，使U型管內的水位高度相等，開始取樣。
2. 2、 取樣持續5--10分鐘后，關閉閥門A，旋下件O取樣瓶，送分析室分析。
3. 3、 每次取完樣后，再打開閥門A抽，抽吸5分鐘清除取樣管里的積灰（也可用壓縮空氣吹掃）。
4. 4、 若取樣管堵塞后，用壓縮空氣吹掃。

五、工作過程：
    如圖所示，煙氣流進入取樣嘴后，經過取樣管，沿器壁切線方向進入旋風子分離器，再沿器壁至上而下旋轉，在旋轉過程中，飛灰因重力慣性作用，被甩到器壁上，并沿器壁靠重力作用落入集灰漏斗進入取樣瓶，而氣體由引出管排出。
當煙氣流速為6m/s--14m/s 范圍時，等速取樣率＞95%，取樣器也可用抽氣泵做動力源，可實現無間斷運行，在機組負荷70~/F--100%范圍內，具有等速調節功能。運行可靠，操作方便，無需專人維護。
注：（1）該裝置一般裝空氣預熱器的煙道上，若煙道寬度大于2m時，應在煙道上對稱安裝2臺取樣器，若寬度小于2m時，只安裝1臺取樣器。
(2)連接式過渡用的管接頭都采用水暖設備，中間應加裝一些活動接頭，以便拆裝方便，焊接件盡量減少。
(3)連接式焊接要求密閉。
六、訂貨須知：
   用戶在訂貨時需提供下列數據：
1、 訂貨數量
2、 煙道直徑
3、 空間安裝位置
4、 產品型號

自抽式飛灰取樣器

一、自抽式飛灰取樣器概述
    飛灰取樣器是取代撞擊式和積落式取樣的新型產品，飛灰取樣器現已被廣泛應用于鍋爐尾部煙氣飛灰的等速連續取樣，使飛灰含碳量得到準確的檢測，為鍋爐熱效率的科學計算提供了效為可靠的依據。取樣真實可靠，是新一代飛灰取樣的先進設備。
二、飛灰等速取樣器用途
    飛灰等速取樣器,旋流式飛灰等速取樣器也稱飛灰取樣裝置，本飛灰取樣器可使飛灰等速取樣，飛灰取樣器用于電廠（站）鍋爐尾部煙氣飛灰的等 速連續取樣，使飛灰含碳量得到準確的檢測，為鍋爐熱效率的科學計算提供可靠依據。飛灰取樣器工作原理先進，取樣真實可靠，是新一代飛灰取樣的先進設備。
三、飛灰取樣器,飛灰等速取樣器,旋流式飛灰等速取樣器工作原理及優特點
    當煙氣流進入飛灰取樣器取樣嘴后，利用壓縮空氣形成負壓抽氣作用，經過取樣管，沿飛灰取樣器器壁切線方向進入旋風子分離器，再沿器壁至上而下旋轉，在旋轉過程中，飛灰因重力慣性作用，被甩到器壁上，并沿器壁靠重力作用落入集灰漏斗進入取樣瓶，而氣體由引出管排出。當煙氣流速為6m/s--14m/s范圍時，等速取樣率＞95%，取樣器也可用抽氣泵做動力源，可實現無間斷運行，在機組負荷70~/F--100%范圍內，具有等速調節功能。
1、取樣器中間加裝活動接頭，方便拆裝，減少焊接件，這樣可以得到較準確的、具有代表性的煙氣飛灰。
2、飛灰取樣器具備獨特的防漏接口,無跑冒粉現象。
3、飛灰取樣器由整體不銹鋼制造,不堵塞,不腐蝕,可露天布置。
4、1人操作,2分鐘采樣, 隨時、快捷、工作輕松。
5、取樣槍可隱退于保護管內，磨損小，壽命長。　

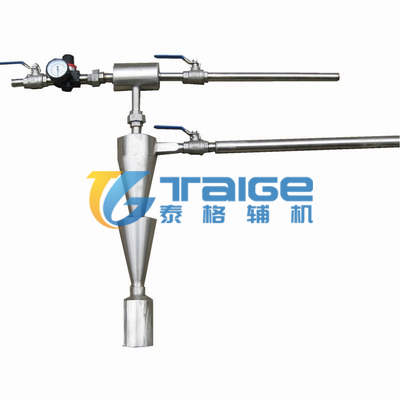

四、自抽式飛灰取樣器結構簡介及功能
1、取樣頭--煙頭流由此進入取樣頭。
2、取樣管--煙頭流中取樣頭，經過此管進入旋風子分離器。
3、傳壓管--通過傳壓管的壓力顯示來調整飛灰在取樣管內的流速等于在煙管內的流速 。
4、“U”型管--是取樣管與煙道內的壓力顯示器。
5、引出管--通過引出管的壓力小于煙道內的壓力使煙氣進入取樣裝置 。
6、旋風子分離器--煙氣流在此處進行分離，飛灰進入集灰漏斗，氣體從引出管排出
7、集灰漏斗--收集旋風子分離器的落灰。
8、取樣瓶--裝飛灰樣品用。

五、自抽式飛灰取樣器型號的說明

TGZFH-1500,TGZFH是自抽式飛灰取樣器代號，1500為飛灰取樣器的槍長，按需定制。

本站圖片均為我廠現場照片，嚴禁他人利用網絡盜用-訂購時請認準連云港泰格電力老品牌



泰格輔機 產 品 優勢

	布置方式靈活		材質304不銹鋼使用壽命長
	不跑粉，不漏粉		運行更加穩定可靠
	按客戶需求定制		取樣槍采用耐磨噴涂
